Установка и настройка Windows Mobile, КПК Asus P527, и не только. №01

Владельцам ASUS P527 посвящается (владельцы других марок, тоже мотайте на ус).
Что мы делаем сегодня:
1 – устанавливаем и знакомимся с Microsoft «Active Sync»
2 – знакомимся с терминологией;
3 – и перепрошиваем аппарат.

Исходная позиция: аппарат только что приобретен.

В комплекте к любому (не важно, какого производителя, в данном случае ASUS) WM КПК прилагается компакт диск от Microsoft с файлом установки «Microsoft Active Sync».

Установка Microsoft «Active Sync»
1 – вставляем диск поддержки, в Проводнике отображаем его содержимое, переходим в папку «ACTIVESYNC»;
2 – диск попался мультиязычный, а значит, выбираем версию программы с предпочитаемым языком, папка «RUS»;
3 – в правой части окна Проводника, запускаем единственный установочный файл «setup.msi»;
4 – откроется стандартное окно установки, в котором вам будет предложено нажать «Далее», за тем согласиться с условиями лицензии. Иными словами, процедура обычная.

Обратите внимание на заголовок диска в Проводнике – «ASUS GSD V1.0», это указание на производителя. А вот как в Проводнике выглядит диск поставляемый с устройствами HTC:

Подключите КПК кабелем синхронизации к компьютеру, после непродолжительного процесса установки и опознавания нового оборудования, «Мастер настройки Синхронизации» потребует Вашего внимания.

1 – далее;
2 – в поле «имя соединения» введите что ни будь осмысленное, но, можете оставить все как есть, и просто продолжить;
3,4 – снимите все метки, и нажмите далее;
5 – убедитесь в том, что метка в поле «разрешить другие подключения» убрана, и нажмите «Далее», что бы перейти в последнее окно «Мастера настройки Синхронизации»

Обратите внимание на статус состояния «Подключено» и «Синхронизировано», а также и на цвет значка программы – зеленый. Точно такого же цвета он и в System tray (нижний правый угол рабочего стола)

УЧИМСЯ ДЕЛАТЬ:
– мягкую перезагрузку (софт-резет).
Данный вид перезагрузки, является аналогом обычной перезагрузки обычного компьютера. Выполняется она нажатием стилуса в помеченное надписью гнездо «Reset»

soft reset на ASUS P527

– жесткую перезагрузку (хард- резет)
Этот вид перезагрузки, аналогичен, предварительному форматированию жесткого диска компьютера и установки системы.

пояснение
Если вы владелец ноутбука от HP или полноразмерной модели от ASUS с предустановленной операционной системой Windows (Linux, в решениях от ASUS), то в руководстве пользователя указано, как можно быстро восстановить заводские настройки без использования установочного компакт диска. Это возможно от того, что на жестком диске компьютера создан специальный раздел, в котором содержится образ состояния ноутбука, в котором он поступил в продажу.
конец пояснения

Как Вам понятно, в процессе жесткого сброса, происходит уничтожение всех данных, сохраненных в основной(но не данных на флеш-карте) памяти КПК, это касается прежде всего контактов и смсок (позднее, будет показано, как их можно сохранить). Так же важно, перед процедурой убедиться, что аккумулятор аппарата заряжен не менее чем на 70 процентов, а так же будет лучше перед проведением процедуры подключить зарядное устройство.

hard reset на ASUS P527
1 – нажимаем на поворотное колесо вверх и удерживаем;
2 – одновременно, кратковременно нажимаем «Reset». Поворотное колесо отпускаем только после появления на экране КПК окна подтверждения жесткой перезагрузки.

– сервисный режим прошивки (Expert mode, или внешняя прошивка), используется, как ясно из названия, сервис центрами. Если провести параллель с ноутбуком, или обычной настольной системой, то это означает установку операционной системы с помощью компакт-диска. Нам, экспертный режим тоже пригодится. Как и в случае описанном выше, перед процедурой стоит зарядить КПК и убедится, что оставшийся заряд аккумулятора составляет не менее 70-ти процентов.

expert mode на ASUS P527
1 – переключатель «Hold» переводим в нижнее положение;
2 – нажимаем и удерживаем кнопку «ОК»;
3 – кратковременно нажимаем стилусом «Reset», кнопку «ОК» отпускаем только после того, как на экране появится надпись «IPL: Insert USB CABLE». После этого, нужно подключить (соединить) кабелем синхронизации компьютер и КПК, а переключатель «Hold», перевести в верхнее положение.

• выйти без изменений из этого режима, можно путем кратковременного нажатия стилусом на «Reset».

• настоятельно рекомендую использовать ноутбук. Если произойдет сбой в питании компьютера, то на ноутбуке и КПК это никак не скажется;
• убедитесь, что оставшийся заряд аккумулятора КПК составляет не менее 70-ти процентов;
• следует убедиться в том, что Вы удачно синхронизировали КПК и компьютер, как было указанно выше.

Вы скачали официальную, новую прошивку «P527_FUU_RUS_20090813.exe», для чистоты эксперимента копируете файл на диск С, и распаковываете в одноименную папку, — «P527_FUU_RUS_20090813»

Начнется собственно процедура обновления. На скринах, — последовательность. После этого, аппарат будет самостоятельно перезагружен. Нажмите «Finish» для того, что бы выйти из программы установки.

пояснение
перед тем, как что-либо советовать Вам, естественно, что я, переустанавливал с десяток раз, то, или иное, так или иначе. Опыт показал, что после завершения процедуры перепрошивки (этот тип установки был автоматизированной версией установки в expert mode ), как только Вы выйдете на экран

следует сделать процедуру «hard reset». Рекомендации те же.
конец пояснения

Так как мы энтузиасты, то мы с Вами уже скачали файл «WM61_p527_b214_102om.rar», распаковали его в одноименную папку, и запустили, как и в предыдущем случае.

Так же, как и в прошлый раз, во избежание недоразумений, выполните «hard reset»

Итак, после всего вышеописанного, попадаем в стандартный начальный экран калибровки, читаем все что нам предлагают и:
1 – касаемся стилусом любого места на экране;
2,3,4,5,6 –целимся в перекрестие, и аккуратно наживаем в центр его.

Нажимаем на кнопки (выделенные синим цветом) и наконец, попадаем на рабочий стол Windows Mobile

Долг ое н ажат ие в ызыв ает запу ск п рогр аммы Loc atio n co urie r.

15 Клав иша Очис тить Удал яет введ енны й си мвол сле ва о т ку рсор а

Нажм ите для запу ска прил ожен ия Ж урна л пе реме щени я.

17 Бу к вв ен о -ц и фр ов а я к ла ви а ту р а Позв оляе т вв одит ь те кст и ци фры.

18 Клав иша Blue toot h Позв оляе т вк люча ть и ли о тклю чить фун кцию Blu etoo th.

19 Клав иату ра F M Нажм ите для запу ска прил ожен ия F M ра дио.

0 Кноп ка п рило жени я “С ообщ ения ” Нажм ите для прос мотр а со обше ний.

1 Кноп ка п ерек люче ния режи мов Позвол яет пере ключ атьс я ме жду прил ожен иями и з адач ами.

Нажм ите для запу ска прил ожен ия V oice Com mand er.

Нажм ите и уд ержи вайт е, ч тобы нач ать запи сь з вука .

 Объе ктив кам еры 2х -м ег ап ик се ль ны й не по дв иж ны й об ъе кт ив с а вт оф ок ус ир ов ко й дл я фо то съ ем ки .

 Гром кого вори тель Позв оляе т пр ослу шива ть з вуко вые файл ы и теле фонн ые в ызов ы.

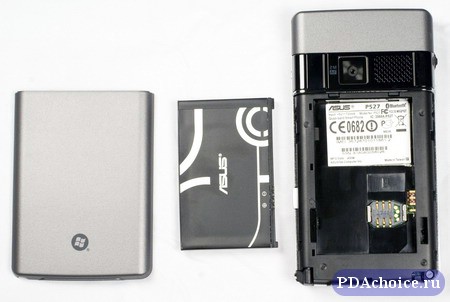

5 Бата рейн ый о тсек Содержи т ба таре ю, о бесп ечив ающу ю пи тани е ус трой ства .

6 Кноп ка H old Сдви ньте вни з дл я бл окир овки все х кл авиш и с енсо рног о ЖК -дис плея .

7 Кноп ка с брос а С п о мо щ ь ю с т ил у с а н а жм и т е к н оп к у с б р ос а дл я «м я г ко й » п е р ез а г ру з к и у с тр о й ст в а .

8 Кноп ка к амер ы Нажмите дл я з апус ка каме ры. Нажм ите эту кн опку в режи ме фото съем ки, чтоб ы

сдел ать сним ок. В режиме видеосъ емки нажмите кнопку, чтобы начат ь запис ь

виде о, и сно ва н ажми те е е дл я ос тано вки запи си.

9 Гнез до к арты пам яти Micr oSD Вста вьте кар ту п амят и Mi cro- SD в это т гн ездо .

0 Стил ус И с п о л ьз у й те с ти л у с д л я п и сь м а , р и со в а ни я ил и вы б о ра э ле м е нт о в н а се н с ор н о м э к ра н е .

1 Гнез до н аушн иков Служит для под ключ ения гар ниту ры

 Разъ ем M ini- USB Данн ый р азъе м ис поль зует ся д ля с инхр ониз ации дан ных и за рядк и ба таре и.

Коммуникатор Asus P527. На запчасти или восстановление. В рабочем состоянии. Потерт корпус (видно на фото на задей крышке видимо от времени разложилось покрытие противоскольжения, снимается обезжиревателем). Есть вся комплектация, за исключением коробки. Бонус — запасной новый дисплей.

Asus P527

Все работает, только аккумулятор нужно заменить, зарядка Usb.

Asus P527

Продается коммуникатор в отличном рабочем состоянии. Работает все. Полный комплект: родная коробка (упаковка), держатель в автомобиль, наушники, зарядка. На стекле защитная пленка, акк. батарея родная в нормальном состоянии, день держит. Стилус в наличии. Радио, SD карты поддерживаются. Присутствуют следы пользования — все видно на фото. Без торга. Пришлю дополнительное видео. Продается, как есть, без возможности возврата. Доставка входит в стоимость.

Кпк Asus P527

Asus P527 — кoммуникaтоp, б/у, с встроенным Gрs-пpиемникoм. Алюминиeвый кoрпуc. Oпeрациoннaя cиcтeма Windоws Моbile 6.0. Экрaн: 2.6″, ceнcopный, 320х240, Тft, 65536 цв. Пaмять: 128 Mб, 64 Mб OП, камeра 2 мпикс, 1600х1200, aвтoфокус, FM-рaдио, Bluetoоth, Wi-Fi, Gps, МП, слoт для miсrоSDНC, micrоSD, рaзмеры 113*58*15 мм, вec 129г. Телефон в рaбoчeм cостоянии, на корпусе имеются потертости (см фото). В комплекте: Аsus Р527, руководство пользователя, зарядное устройство, стилус.

Asus P527 коммуникатор для коллекции

Asus P527 коммуникатор с цифровой клавиатурой и сенсорным экраном. Производство Тайвань. Идеальное состояние, для коллекции. Пластик, soft-touch-пластик без потертостей и следов эксплуатации, металл, стилус. Оригинальные наушники Asus с штекером 2,5. Чехол. Инструкция и По в комплекте, карта оригинальная 2 Gb Transcend, вторые наушники с штекером 2,5. Операционная система: Windows Mobile 6 Professional. Процессор: TI`s Omap 850 200 МГц Оперативная память: 64 Мб (

22 Мб доступно) Rom: 128 Мб,

30 Мб доступно. Интерфейсы: microSD, Bluetooth 2.0+Edr (A2dp), Wi-Fi, Usb 1.1 для заряда/синхронизации. Gsm/Gprs/Edge: 850/900/1800/1900, Gps: чип SiRF StarIII. Экран: Tft 2.6” c разрешением 320х240 точек, отображает 65 тысяч цветов, регулировка подсветки. Камера: 2 Мп с автофокусом. Батарея: съемная Li-Ion емкостью 1300 мАч. Габариты: 113x58x15.4 мм. Вес: 129 г. Windows Mobile 6 Professional с широкими возможностями настройки оборудования. Множество программ. ОС используется и сегодня на многих мобильных устройствах, официально поддерживалась до 2013 года.

Из заметных улучшений первое, что бросается в глаза, помимо встроенного радио, это появление авто-фокуса у камеры и модуля беспроводной связи Wi-Fi. Версия модуля Bluetooth также обновилась и стала теперь 2.0+EDR, как у старших братьев Asus P525, P535 и P750. Аппарат, наконец, заимел так называемую «навигационную клавишу», или попросту джойстик! Весь этот расширенный функционал объясняет справедливо данное устройству кодовое имя PEGASUS ADVANCE. Неизменными в устройстве остались лишь процессор TI OMAP 200 MHz, объем встроенной памяти, ну и конечно экран 2,6 дюйма с его 65-тью тысячами цветов.

Технические характеристики ASUS P527

Комплект поставки ASUS P527:

• Коммуникатор
• Аккумулятор SBP-06 1300 мАч
• Зарядное устройство 220В

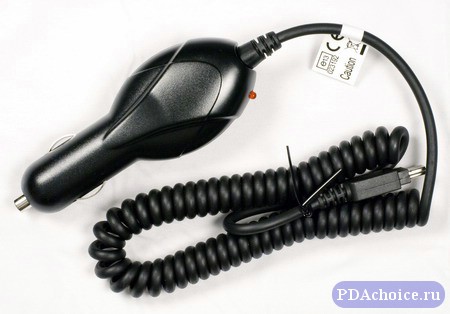

• Автомобильное зарядное устройство

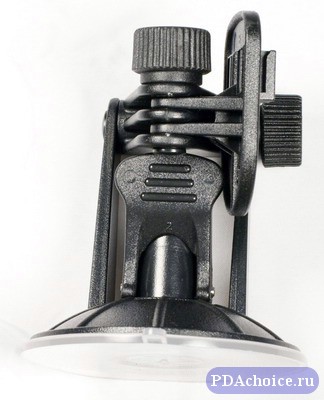

• Автомобильный держатель
• Кабель Mini-USB
• Чехол
• Подробная инструкция
• Инструкция для быстрого начала работы с устройством
• Стереогарнитура
• Стилус
• Диск с ПО «Getting Started CD»
• Диск с ПО «Навител Навигатор»
• Гарантийный талон

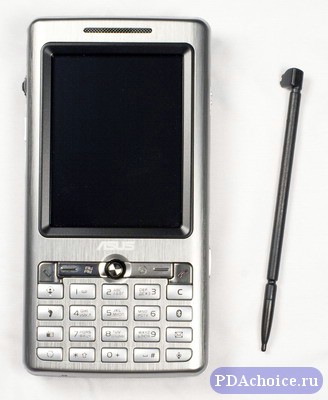

Дизайн и эргономика ASUS P527

Следует отметить, что устройство, в отличие от своего старшего «прорезиненного» брата P750, из-за гладкой поверхности окрашенного пластика и отполированного металла не очень комфортно лежит в руке, поскольку оно стало достаточно скользким и существует опасение, что оно может выскочить и упасть. Черная окантовка по периметру всего устройства не подверглась окраске, но все же также достаточно гладка на ощупь, а вот если бы её сделали такой же матовой и прорезиненной, как корпус Р750, то это бы значительно улучшило эргономику Asus Р527, убрав вышеописанный «минус» его поверхности.

Снизу, в правой части устройства, классически для семейства PEGASUS, располагается стилус, который выполнен из двух пластиковых частей, соединяющихся посредством небольшого металлического стержня внутри ближе к кончику. Ближе к противоположному краю скучковались, как будто им не хватало места, микрофон, разъем гарнитуры и гнездо для подключения Mini-USB кабеля или зарядного устройства.

Левая часть коммуникатора не сильно обременена кнопками – на ней находится только унаследованное от ASUS P526 псевдо–колёсико и вместе с ним кнопка «ОК». Правая сторона также дублирует оную у P526 с небольшим лишь исключением – поменялись местами отверстие кнопки «Reset» и кнопка камеры.

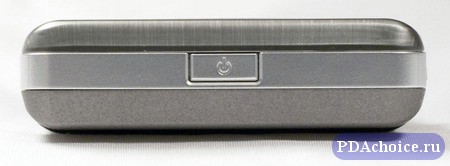

На верхней же части удобно располагается кнопка включения питания, которая, например, у модели ASUS P750 довольно неудачно была совмещена с кнопкой блокировки. Здесь же кнопка блокировки тоже частично выполняет функции кнопки питания, срабатывает это только в момент разблокировки устройства – происходит включение экрана без необходимости трогать кнопку питания наверху корпуса. У ветерана-старичка Asus P525 следовало, сняв блокировку, нажать рядом расположенную кнопку питания, чтобы пробудить его.

Размеры коммуникатора сопоставимы с «последователем» и «прародителем», но ближе всего по габаритам он к P526 – всего на 3 мм длине, а по толщине и ширине равен. Зато по весу Р527 близок больше к модели P750 – примерно 130 грамм. Вполне вероятно, что здесь сказалось наличие металлического корпуса.

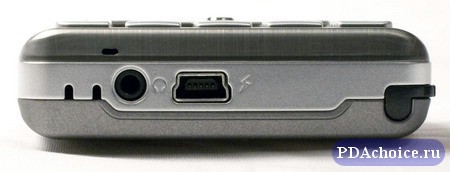

Интерфейсы и разъемы ASUS P527

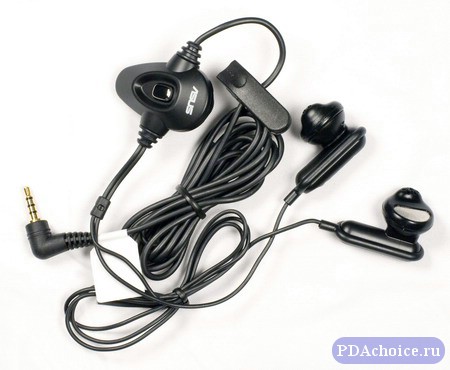

Разъем проводной гарнитуры имеет привычный формат 2,5” Мини-Джек, и гарнитура, входящая в комплект, ничем не отличается от ранее входящих в комплектации коммуникаторов ASUS: те же удобные, плотно сидящие в ушах наушники достаточно хорошей громкости. Расположенный рядом Mini-USB разъем тоже имеет стандартный вид, однако он перевернут так, что широкая его часть расположена не со стороны кнопок, как у P526 и P750, а со стороны крышки батарейного отсека, как у ASUS P525.

Отсек карты памяти Micro-SD , как обычно, не имеет закрывающей его щель крышечки, и вмещает карточку классическим пружинным способом. Она вставляется в него лицевой стороной вверх, чем не мог похвастаться ASUS P526.

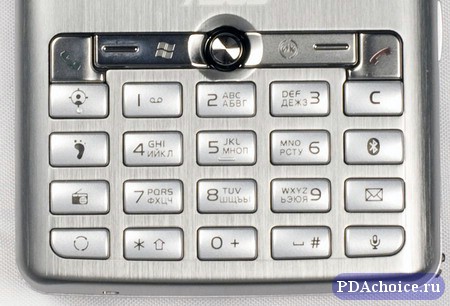

Клавиатура и аппаратные клавиши ASUS P527

Аппаратная клавиатура устройства выполнена интересным образом: почти все клавиши являются практически ровными параллелепипедами примерно 10 миллиметров в ширину и 7 в высоту, расположенные на расстоянии в 3 мм друг от друга, и главное – ощутимо выступают над поверхностью. Решение достаточно продуманное, особенно будет полезно крупногабаритным людям, с большими пальцами – риск нажать две клавиши вместо одной гораздо меньше, чем на многих других моделях коммуникаторов.

А вот металлические телефонные клавиши и «качели» с точки зрения эргономики располагаются абсолютно неудобно. Мало того, что телефонные кнопки почти не выступают над поверхностью телефона, так они еще сделаны маленькими и близко совмещенными с соседними клавишами-качелями и нижерасположенными элементами. Здесь уже процент попадания в две клавиши, а именно – задевая соседнюю софт-клавишу, очень велик. Новомодный джойстик также не вызывает большой радости в использовании – он очень гладкий, едва выступающий из своего посадочного места над поверхностью телефона. Вот если бы на нём была силиконовая «капля», как на ASUS P525, это худо-бедно бы решило проблему его использования, а так управлять им довольно сложно. Единственное, что также стоит отметить как хороший ход — это размещение дубликата кнопки «ОК» рядом с джойстиком. Неприятным оказался тот факт, что кнопка «С» служащая своеобразным «BackSpace» в коммуникаторе, работает иначе, чем на предшественниках – она лишилась такой полезной функции как удаление всех напечатанных цифр при удержании кнопки, хотя экранная её копия продолжает поддерживать такую функцию. Остается надеяться, что этот недочет будет исправлен в более свежих версиях прошивки. Теперь следует пройтись по особенностям этого аппарата касательно кнопок, а именно по специализированным целевым клавишам запускающих отдельные приложения.

Ниже этой кнопки располагается клавиша с изображением ступника, призванная запускать приложение «Журнал перемещений» (Travelog). Для запуска достаточно однократного нажатия.

Следующая по вертикали клавиша с изображением приемника с антенной, как не трудно догадаться, однократным нажатием запускает радио-приложение.

В левом нижнем углу венчает вертикаль классически расположенная клавиша «Переключателя режимов».

Навигационное «колесико» на левом боку устройства работает классическим образом, выполняя действия вверх, вниз и ввод, пользоваться им удобно, большего от него и не ожидается.

Кнопка активации камеры на правом боку ASUS P527 теперь запускает камеру только при 3-х секундном удержании, и теперь случайное включение камеры крайне маловероятно.

Оставшаяся кнопка блокировки устройства же тактильно очень удобна благодаря ребристым выступам на её поверхности, а об особенностях её работы было рассказано выше.

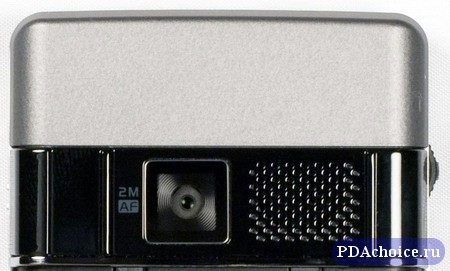

Камера ASUS P527

Коммуникатор оснащен камерой с разрешением 2 Мегапикселя без вспышки, но имеющей авто-фокусировку. Зеркальце тоже является большой редкостью на коммуникаторах производства ASUSTeK, и P527 не оказался исключением.

Максимальное разрешение, получаемое в режиме фотографирования, составляет 1600х1200, а в режиме видеосъемки в десять раз меньше — 160х120. Внедренный в модели P750 некий MMS Mode, созданный для моментальной отсылки сфотографированных объектов, здесь замечен не был.

Также отсутствует использование GPS – функций аппарата в момент съемки, как это было в Р750. По-видимому, это теперь прерогативы только дорогих аппаратов. Задержка после нажатия кнопки затвора перед осуществлением снимка так, наследственным образом, и шествует по всем новым коммуникаторам ASUS имеющим авто-фокусировку.

Выше приведены снимки, сделанные на Asus P527.

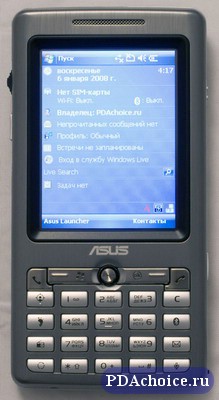

Дисплей ASUS P527

Экран устройства яркий, контрастный, по качеству схож с тем, что используется на P750 (возможно даже тот же). Зерно матрицы невооруженным глазом практически не просматривается, что, в свете последних событий об экране Р750, навевает на мысли о таком же использовании в данном коммуникаторе VGA-матрицы, но аппаратно работающей в режиме QVGA.

Коммуникации ASUS P527

В связи с интеграцией в коммуникатор W-FI-модуля изменился и Wireless Manager («Беспроводные соединения» в русской прошивке). Он, конечно, не такой продвинутый, как на модели P750, у него нет поля DATA (GPRS/EDGE соединение), но остальные функции схожи – раздельное включение и отключение Wi-Fi, Bluetooth и телефонного модуля. Также в меню настроек нет пункта «Auto Switch Settings», который позволял в Р750 задавать время включения и выключения телефонного модуля ежедневно, по рабочим дням, или по указанным дням. Модуль WiFi при тестировании работал стабильно, обрывов связи не наблюдалось.

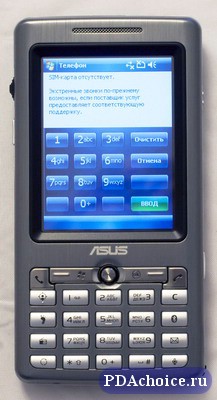

Телефонное приложение ASUS P527

Телефонное приложение ничем особенным не выделяется по сравнению с P526. Присутствует закладка «Параметры вызова» в настройках, позволяющая задать сигнал о соединении после набора номера – вибрация или индикатор. Что касается работы самого телефонного модуля, то она практически не отличается от функционирования модуля в Р526. Слышимость абонента достаточно отчетливая, без всяческих помех и приглушенности. Микрофон также нареканий не вызвал, вызываемый абонент ни разу не переспрашивал даже при нахождении в людном оживлённом месте.
