Как проверить наличие физического соединения между компьютерами в локальной сети

Что делать, если пропала сеть. Значение световых индикаторов на сетевом оборудовании

Практически любой сетевой адаптер, будь то адаптер компьютера или сетевого принтера, оборудован системой индикации в виде одного или нескольких светодиодов. Данные светодиоды отображают текущее состояние подключения к центральному узлу (коммутатору). В сегодняшней статье я расскажу, как можно проверить работоспособность сети на физическом уровне (уровне сигналов).

Найдите на сетевой карте компьютера, принадлежащего к вашей сети, светодиод Link – он должен гореть зеленым светом. Этот индикатор сообщает о наличии физического соединения. На коммутаторе также должны светиться индикаторы над теми портами, к которым подключены кабели от компьютеров. Т.о. если индикаторы на сетевых картах и коммутаторе светятся зеленым светом, значит вы правильно обжали и подключили кабели.

Если индикатор не светится, это может говорить о следующем:

1. Компьютер или коммутатор не включены.
Убедитесь, что к компьютеру и коммутатору стабильно подается питание и они включены. Также можете перезагрузить коммутатор.

2. Неисправна сетевая карта.
Убедитесь, что сетевая карта видна в “Диспетчере устройств”. Если это не так, то возможно она отключена в Биосе или неправильно установлена в разъеме на материнской плате. Попробуйте заменить ее на другую сетевую плату.

3. Неисправен порт коммутатора.
Бывает, что в коммутаторах “выгорают” какие-либо порты. Переткните кабель в другой порт.

4. Возможно плохой контакт в коннекторе, или коннектор вставлен в гнездо не до конца.
В этом случае выньте и вставьте коннектор обратно в гнездо сетевой карты и коммутатора.

5. Поврежден кабель.
Возьмите другой обжатый кабель и соедините им проблемный компьютер и коммутатор. Если светодиод загорелся, значит либо кабель был действительно поврежден, либо имеет место следующая проблема.

6. Перепутаны провода при обжиме коннекторов.
Тут существует только одно средство – отрезать конец кабеля с коннектором и переобжать кабель заново.

После устранения проблемы с негорящим индикатором Link, взгляните на индикатор Act (“активность”). Он начинает мигать, когда по сетевому кабелю идет обмен данными. В некоторых моделях сетевых карт имеется всего один индикатор или двухцветный светодиод: о наличии физического соединения он сигнализирует непрерывным свечением, а при передаче данных мигает или изменяет цвет.

Кстати, чтобы проверить работоспособность сетевого кабеля, можно воспользоваться специальным прибором – LAN-тестером: LAN-тестеры позволяют проводить тестирование разводки проводников в кабеле, обрывов, расстояния до обрыва, длины сегмента, затухания сигнала и т.д. В общем, сетевой тестер – очень удобная штука. Но если подобного тестера нет, придется обходиться простыми методами, о которых говорилось выше: заменять кабели, переключаться на другой порт и т.п.

Источник

Link/Act что это? На моем длинке

Link/Act что это? На моем длинке (dpn5402) они постоянно горят — act не мигает при передачи трафика

В среде Ethernet индикатор Link/Act отвечает за наличие/отсутствие физического соединения (линка). Если он горит, то выполнены следующие условия:
1. Оба связанных кабелем устройства включены
2. Оба используют ethernet-порт для подключения.
3. Кабель закреплен и правильно обжат
4. Оба устройства «договорились» о скорости (10/100/1000 mbit/s) и способе связи (полный дуплекс, полудуплекс)
Если индикатор Link/Act мигает — значит есть активность по Ethernet-соединению (пакеты отправляются/принимаются)
На вашем устройстве Link и Act — разделены на два индикатора, но в конкретно вашем случае Act — не совсем «активность». На длинк dpn 5402 Act работает в связке с Link и не должен мигать. Другими словами, нормальный режим работы подразумевает непрерывно горящие и Link и Act.

Опубликовано видео, в котором демонстрируется «объективность» наблюдателей миссии ОБСЕ в Донбассе.
Лучше всего о результатах работы миссии сказал один из местных жителей, чей разговор с наблюдателем попал на видео.
«Вы ездите туда-сюда, смотрите, а смысл какой?», — задал он риторический вопрос.

Sex enhancer for men: Herbal viagra and adderall A natural sex enhancer for men.

[url=http://gencialismedsmrrxonline.com/]cialis coupon[/url]
what dog cialis pills look like
http://gencialismedsmrrxonline.com
cialis compare prices
cialis

[url=http://buycialisonlinemrx.com/]buy generic cialis[/url]
walgreens cialis online pharmacy
http://buycialisonlinemrx.com
cheap generic cialis online
buy cialis online

[url=http://gencialismedsmrrxonline.com/]generic cialis[/url]
buy daily cialis
http://gencialismedsmrrxonline.com
next day brand cialis only online
buy cialis online

[url=http://buychcialismrxonline.com/]buy generic cialis[/url]
cialis pills cheap
http://buychcialismrxonline.com
buying cialis without a prescription cialis
buy generic cialis

[url=http://gencialismedsmrrxonline.com/]buy cialis generic[/url]
buy brand cialis
http://gencialismedsmrrxonline.com
soft cialis pharmacy
buy cialis generic

[url=http://buycialisonlinemrx.com/]buy cialis online[/url]
cheap soft cialis
http://buycialisonlinemrx.com
cialis where to buy
buy cialis online

Прошли те времена, когда штукатурку использовали в качестве основания под новый облицовочный материал и для выравнивания неровностей стен, потолков и прочих частей помещения, внутри и снаружи, подробнее читайте на сайте [url=http://beton-cement-ru.ru]beton-cement-ru.ru[/url]

Сегодня многие дачники отказываются от использования химикатов и используют принципы органического сельского хозяйства, позволяющего получать качественный урожай без применения синтетических удобрений и пестицидов. Читайте об этом подробнее на сайте [url=http://sovet-sadovody.ru]sovet-sadovody.ru[/url]

[url=http://buychcialismrxonline.com/]buy cheap cialis online[/url]
buy cheap generic cialis
http://buychcialismrxonline.com
viagra beograd cialis pills
cheap cialis online

[url=http://buychcialismrxonline.com/]buy generic cialis[/url]
order cialis online without medical
http://buychcialismrxonline.com
viagra fass cialis tablets
buy cialis online

[url=http://gencialismedsmrrxonline.com/]buy cialis[/url]
buy generic cialis uk
http://gencialismedsmrrxonline.com
edrugstore cialis pills
buy cialis

Мы предоставляем в нашем салоне эстетики кабинеты для мастеров по шугарингу. У нас в салоне истетики все оснащение и оборудование сверхновое, кабинеты с ремонтом. В территориальной близости от торгового центра. Новоявленный ремонт, перепроектировка под все ваши нужды! Сформированы все необходимые условия для спокойного заезда авто. Все кабинеты рассчитаны на четыре-пять трудовых мест для людей разных специальностей, которые будут у нас работать. Это абсолютно новый бизнес-проект, рассчитанный провести в жизнь все необходимости виртуозов. Мы вам делаем все для абсолютного удобства в работе, и уделяем довольно много внимания подробностям.

Источник

Миникоммутаторы HardLink HS-05D и HS-08

Хотя на просторах компьютерных сетей уже давно гуляют разговоры о gigabite-ethernet, подавляющему большинству приложений и людей такие скорости не нужны (пока?). Да и дороги еще эти технологии. Что и говорить, даже сети Fast Ethernet (100Mbit/sec) не везде удается развернуть. Особенно это касается домовых сетей, где ключевым моментом является расстояние. А вероятность работы линка 10Mbit на расстоянии, превышающим стандартное (100 метров) намного выше, чем при линке 100Mbit. Но рынок тоже не стоит на месте 100Mbit миникоммутаторы уже не ценятся на вес золота, чем многих и привлекают. Внешне эти устройства различаются, но собираются подчас на одних и тех же микроконтроллерах, поэтому в результате отличаются друг от друга не так уж и сильно (многое, конечно, зависит от ОТДЕЛЬНЫХ деталей и качества сборки). В результате, одним из определяющих факторов при выборе будут являться (кроме цены, конечно 🙂 ) хорошо продуманные функциональность и дизайн устройства, ну и, разумеется, идущие в комплекте бонусы также станут приятным дополнением.

Сегодня в нашей лаборатории рассмотрим два миникоммутатора от компании MAS Elektronik AG, активно продвигающей сетевое оборудование под маркой HardLink на нашем рынке. Первый HardLink HS-05D пяти-портовый:

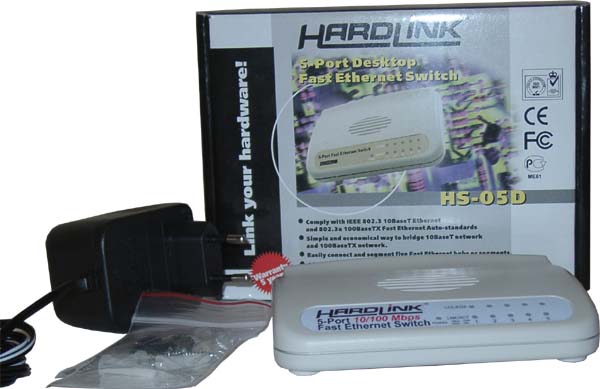

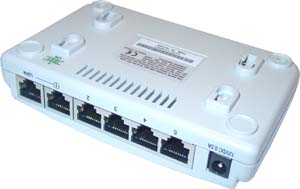

В комплекте, кроме самого устройства, блока питания и документации (что традиционно), обнаруживаем еще и шурупы и пластиковые дюбеля для крепления корпуса на стене. На самом же корпусе снизу есть крепления для вертикальной установки устройства.

А если нужно поставить коммутатор на столе или других горизонтальных поверхностях, то в комплекте идут резиновые ножки. Прилагающийся блок питания небольших размеров (примерно 5 × 4 × 4 см) еще один плюс. Корпус устройства пластиковый, размера «desktop», индикаторы расположены на верхней части корпуса, под небольшим скосом это означает больший угол обзора. Вилка питания входит в разъем на корпусе с небольшим усилием сама по себе не выскочит. Разъемы портов расположены на задней стенке корпуса. К ним возможно подключение экранированной и неэкранированной витой пары. В качестве аплинка используется шестой порт, совмещенный с первым.

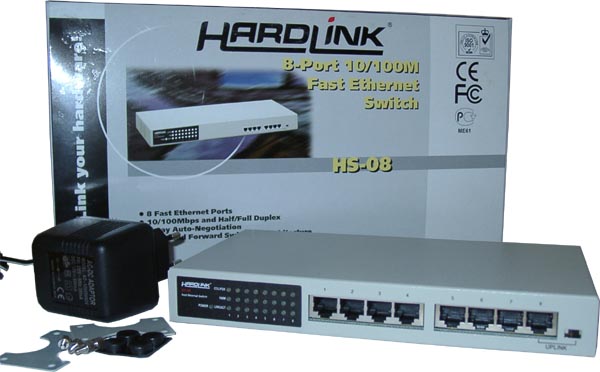

Вторая модель HardLink HS-08 восьми-портовая:

Устройство собрано в металлическом корпусе так достигается лучшая защита от помех. Кроме традиционного набора, в комплекте идут еще и кронштейны для размещения нескольких коммутаторов в виде «этажерки», друг над другом (хотя, может, в этом случае лучше взять один коммутатор с большим количеством портов?)

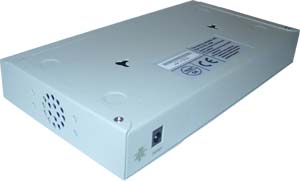

Также возможна установка коммутатора на стене (для этого есть отверстия снизу корпуса) или же можно поставить его на стол, предварительно наклеив снизу резиновые ножки. В этой модели и разъемы портов, и индикаторы расположены на передней панели, сзади остался только разъем питания. Блок питания аналогичен предыдущему. Аплинк порт совмещен с восьмым портом коммутатора, смена режима работы производится двухпозиционным переключателем.

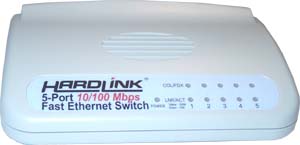

В коммутаторах применен различный подход к индикации информации о портах. В пяти-портовой модели всего по два индикатора на порт, но один из них (link/act) двухцветный. Когда он оранжевый скорость порта 100Mbit, а в 10Mbit-ном режиме он горит темно-зеленым. На фотографии это видно. Такой подход обеспечивает более удобное представление информации, чем в восьми-портовой модели. В ней на каждый порт приходится по три индикатора и, хотя они различных цветов, ни один из них двухцветным не является.

Более подробно состояния индикаторов представлены в таблицах:

индикатор	цвет	состояние	информация
LINK/ACT	оранжевый	горит	подключено устройство на скорости 100Mbit
	оранжевый	мерцает	передача данных через порт на скорости 100Mbit
	зеленый	горит	подключено устройство на скорости 10Mbit
	зеленый	мерцает	передача данных через порт на скорости 10Mbit
COL/FDX	оранжевый	горит	полный дуплекс
		не горит	полудуплекс
		мерцает	наличие коллизии в полудуплексе
PWR	зеленый	горит	устройство включено

Табл 1. Состояния индикаторов для HardLink HS-05D.

индикатор	цвет	состояние	информация
LINK/ACT	зеленый	горит	к порту подключено устройство
LINK/ACT	зеленый	мерцает	передача данных через порт
100M	зеленый	горит	скорость порта 100MBit
100M	зеленый	не горит	скорость порта 10MBit
COL/FDX	оранжевый	горит	полный дуплекс
		не горит	полудуплекс
		мерцает	наличие коллизии в полудуплексе
PWR	зеленый	горит	устройство включено

Табл 2. Состояния индикаторов для HardLink HS-08.

Схемотехника устройств

HS-08 собран на уже рассмотренном ранее микроконтроллере RTL8308B компании Realtek. Контроллер содержит в себе буфер кадров объемом 2 мегабита и таблицу MAC на 8K адресов. Для восьми-портового миникоммутатора это более чем достаточно.

Пяти-портовый же HS-05D создан на основе микроконтроллера RTL8305S, опять же от Realtek. Можно сказать, что все функции коммутатора в этот микроконтроллер и интегрированы. Он имеет встроенную буферную память объемом 1 мегабит (разделенную на страницы размером 256 байт) и 5 портов с интегрированными трансиверами. Таблица MAC адресов размером 1K записей заполняется в режиме самообучения. Время жизни записи (без обновления) 200-300секунд. При работе используется только коммутация «store and forward». Микроконтроллер поддерживает режимы энергосбережения порт автоматически «засыпает» через 10 секунд после отключения устройства от него.

Технические характеристики обоих коммутаторов сведены в таблицу:

HS-05D	HS-08
Количество портов	5	8
Поддержка IEEE 802.3 (10Base-T Ethernet 10Mbits) и IEEE 802.3u (100Base-TX Fast Ethernet 100Mbits)	да	да
Поддержка полу- и полнодуплексного режима работы в 10/100MBit	да	да
Тип коммутации	Store and Forward	Store and Forward
Поддержка Full Duplex 802.3x Flow Control (управление потоком в режиме полного дуплекса)	да	да
Поддержка Half Duplex Back Pressure Flow Control (управление потоком в режиме полудуплекса)	да	да
Поддержка N-Way auto negotiation (автодетектирование скорости и дуплекса устройства, подключенного к порту)	да	да
Размер буфера кадров	128KB	256KB
Количество запоминаемых MAC	1K	8K
Используемый микроконтроллер	Realtek RTL8305S	Realtek RTL8308B + RTL8304
Тип питания	12В, 0,5А	12В, 0,5А
Тип блока питания	внутренний	внутренний
Размеры (Ш/Д/В), мм	127×83×30	220×116×30
Вес, г	180	720
Рабочие температуры, °C	0–55	0–55
Рабочая влажность, %	10–95	10–95

Табл 3. Технические характеристики коммутаторов.

Результаты тестирования

Методика тестирования описана тут (она немного видоизменилась по сравнению с предыдущими тестированиями). Считаются данные, идущие только в одну сторону (полудуплекс) через порт, если не указано обратного. Скорость считается в килобайтах (не килобитах!). Данные передавались блоками по 64KB.

Таблица результатов коммутатора HS-05D:

тест	клиенты	режим первого, Mbits	дуплекс первого	скорость передачи первого, KByte/sec	направление передачи	режим второго, Mbits	дуплекс второго	скорость передачи второго, KByte/sec
1	5	100	Full	11730	11240
2.1	2	100	Full	11860	—>	100	Full
2.2	2	100	Full	10650	100	Full	10680
3	4+1	100	Full	12260	—>	4×100	Full
4.1	2	100	Full	30	10	Full	1020
4.2	2	100	Full	550	10	Half	560
5.1	2	100	Half	120	100	Full	3200
5.2	2	100	Half	1040	10	Half	160
5.3	2	100	Half	30	10	Full	920
6.1	2	10	Full	75	—>	10	Full	75
6.2	2	10	Half	500	10	Half	500
6.3	2	10	Half	80	10	Full	140
7.1	2	100	Half	5270	—>	100	Half	5370
7.2	5	100	Half	5780	4830

Таблица результатов коммутатора HS-08:

тест	клиенты	режим первого, Mbits	дуплекс первого	скорость передачи первого, KByte/sec	направление передачи	режим второго, Mbits	дуплекс второго	скорость передачи второго, KByte/sec
1	5	100	Full	11960	11740
2.1	2	100	Full	12100	—>	100	Full
2.2	2	100	Full	10600	100	Full	10830
3	4+1	100	Full	12300	—>	4×100	Full
4.1	2	100	Full	980	10	Full	30
4.2	2	100	Full	185	10	Half	835
5.1	2	100	Half	120	100	Full	6400
5.2	2	100	Half	160	10	Half	860
5.3	2	100	Half	35	10	Full	860
6.1	2	10	Full	90	—>	10	Full	90
6.2	2	10	Half	450	10	Half	450
6.3	2	10	Half	80	10	Full	200
7.1	2	100	Half	4820	—>	100	Half	4730
7.2	5	100	Half	4960	4900

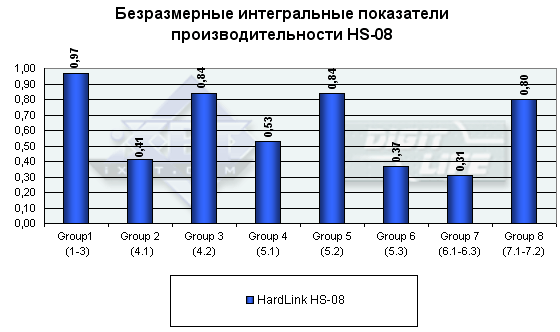

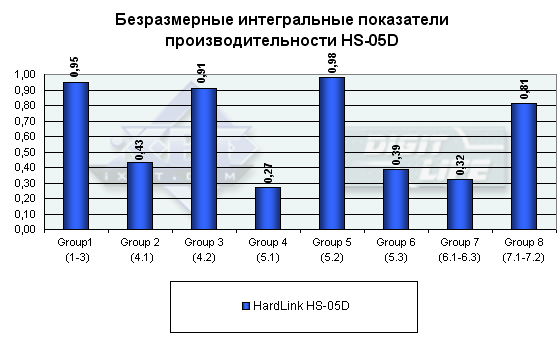

Ниже построены диаграммы сравнения коммутаторов с теоретически рассчитанным максимумом (за него принята единица) согласно вышеописанной методике. Понятно, что максимума достигнуть невозможно в принципе, поэтому результаты типа 0.9 можно считать идеальными.

Диаграммы работы коммутаторов (снятые с помощью MS Perfomance Monitor) вынесены на отдельные страницы:

диаграммы для HardLink HS-05D
диаграммы для HardLink HS-08

Как обычно, с тестами максимальной многопортовой нагрузки оба коммутатора отлично справились. Проблемы возникли с 10Mbit полнодуплексным режимом. Уже замечено, что подобные проблемы (низкие скорости коммутации сегментов с различной скоростью и параметрами дуплекса) возникают у многих (по крайней мере, они были замечены у всех устройств, рассмотренных в предыдущих обзорах). Я склоняюсь к мысли, что это беда многих миникоммутаторов. По крайней мере, при стрессовых нагрузках. Более точно это станет ясно, когда будут рассмотрены более дорогие модели коммутаторов.

Функциональность

К функциональности обоих устройств претензий нет все, что можно, наличествует. Также приятно удивила дополнительная комплектация устройств мелочи, а приятно.

Выводы

Коммутаторы HardLink HS-05D и HS-08 являются достойными представителями своего класса. Невысокая цена, хорошо продуманный дизайн и отсутствие явных нареканий в работе по сравнению с другими подобными устройствами безусловно приглянутся многим.
